Kabl  sa  upredenim  paricama (Twisted  Pair  Cable) se sastoji od parova izolovanih bakarnih žica koje su upredene jedna oko druge. Upredanje se vrši u cilju otklanjanja elektromagnetnih smetnji (preslušavanje - smetnje kojestvaraju susedni parovi žica u kablu).

Postoje dva osnovna tipa kablova sa upredenim paricama:

• Unshielded Twisted Pair – UTP

• Shielded Twisted Pair – STP

i u praksi se sreće i vrsta kablova sa upredenim paricama koja je negde između ove dve:

• Screened Twisted Pair – ScTP ili Foil Twisted Pair – FTP

UTP kabl se sastoji od parova upredenih izolovanih bakarnih žica i zaštitnog omotača oko njih. ScTP i FTP kablovi imaju i dodatni metalni omotač, a STP kablovi imaju omotače i oko svakog para izolovanih žica.

Struktura UTP i STP kabla

Kao što je prikazano na slici, UTP kabel se sastoji od četiri para žica sa kodiranom bojom. Žice su međusobno uvijene, a zatim su upakovane u fleksibilan plastični omotač koji ih štiti od manjih fizičkih oštećenja. Uvijanje žica pomaže u zaštiti od preslušavanja. Međutim, UTP ne štiti od elektromagnetskih smetnji (EMI) ili radiofrekventnih smetnji (RFI). EMI i RFI mogu izazvati različiti izvori, kao što su električni motori i fluorescentne sijalice.
U kablu se nalazi tanak najlonski kanap koji će, kada se povuče unatrag duž kabla, preseći spoljašnji omotač. Ovo je poželjna metoda pristupa parovima žica. Time se sprečava pritiskanje ili presecanje bilo koje žice u kablu.
Oklopljeni kabel sa upredenim paricama (Shielded twisted pair-STP) dizajniran je kako bi osigurao bolju zaštitu od EMI i RFI. Kao što je prikazano na slici 2, svaki upleteni par je omotan u zaštitnu foliju. Četiri para se zatim omotaju u metalnu pletenicu ili foliju.

UTP i STP kablovi se završavaju sa priključkom RJ-45 i priključuju se u utičnice RJ-45, kao što je prikazano na slici 3. U poređenju sa UTP kabelom, STP kabel je znatno skuplji i teži za instalaciju. Da bi se na najbolji način iskoristila ta zaštita, STP kablovi se završavaju sa posebnim oklopljenim STP RJ-45 priključcima (nije prikazano). Ako je kabl nepropisno uzemljen, štit može da se ponaša kao antena i da pokupi i neželjene signale.

U zavisnosti od kvaliteta i načina izrade postoje više kategorija kablova sa uprednim paricama:

Razlika između kablova različitih kategorija je u gustini sa kojom su umotavani i u broju žica.

U savremenim računarskim mrežama koriste se kablovi kategorije 5 i bolji. UTP kablovi za prenos podataka ne mogu da budu duži od max 100 metara. Ako je potrebna veća razdaljina, onda se koriste mrežni uređaji koji će da regenerišu signal -  ripiteri, svičevi ili habovi.

Kablovi koji se ugrađuju unutar plenum površina u zgradama moraju biti plenum klase. Plenum je bilo koji prostor koji se koristi za ventilaciju, kao što je područje između plafona i spuštene tavanice. Kablovi plenum klase su izrađeni od specijalne plastike koja usporava vatru i proizvodi manje dima od ostalih vrsta kablova.

Kabliranje

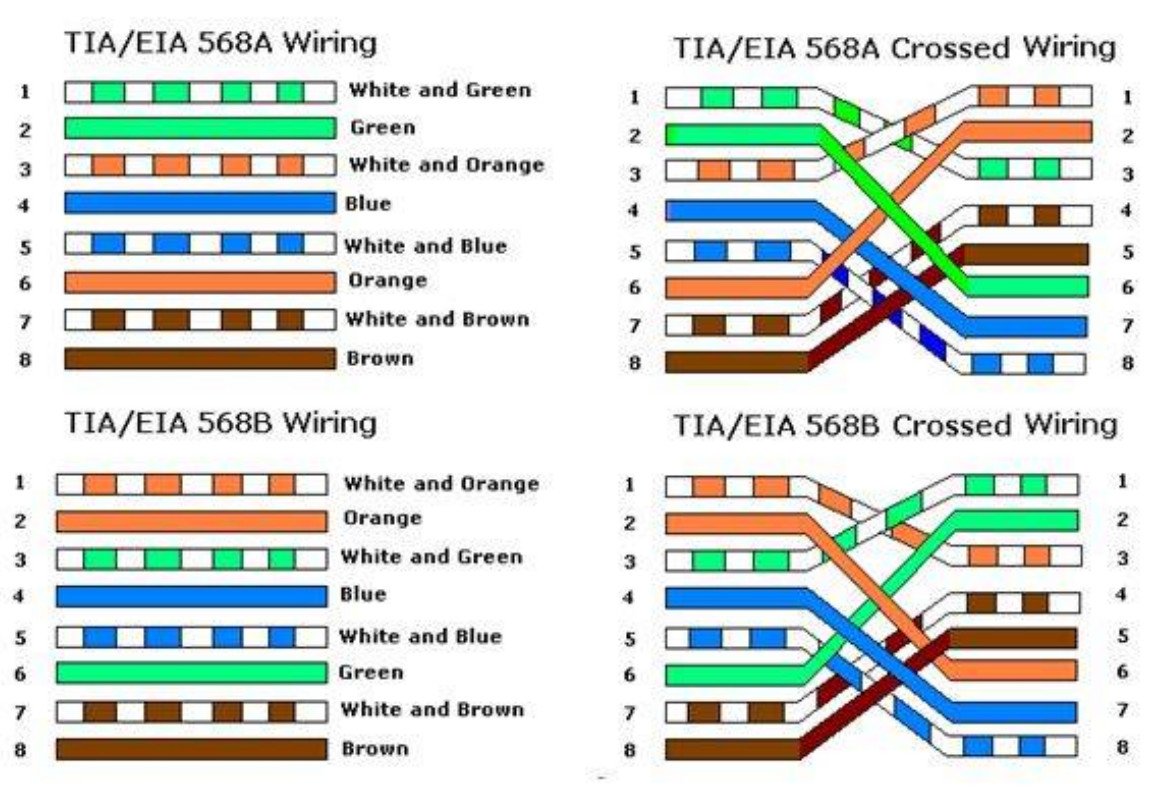

Postoje dve različite šeme ožičavanja, nazvane T568A i T568B. Svaka šema ožičavanja definiše redosled žičanih spojeva na kraju kabla. Dve šeme su slične, osim što su dva od četiri para obrnuta u redosledu, kao što je prikazano na slici.
Na mrežnoj instalaciji treba odabrati jednu od dve šeme ožičenja (T568A ili T568B) i ​​slediti ih. Važno je da se ista šema ožičenja koristi za povezivanje svakog krajnjeg uređaja u mreži. Ako je potrebno da se radi na nekoj postojećoj mreži, tada treba da se upotrebi šema ožičenja koja već postoji.

Korištenjem šema ožičenja T568A i T568B mogu se izraditi dve vrste kablova: Straight-through kabel i Crossover kabl.

Straight-through ili ravni kabel je najčešći tip kabla. Na oba kraja kabla je redosled veza za svaku boju isti.

Ako dva uređaja treba da se direktno povežu i da koriste različite pinove za slanje i primanje podataka, onda se kaže da su oni unlike (različiti) uređaji. Za njih se potreban straight-through kabel za razmenu podataka. Na primer, povezivanje računara sa svičem zahteva straight-through kabl.

Crossover kabl koristi obe šeme ožičavanja: T568A na jednom kraju kabla i T568B na drugom kraju istog kabla. Uređaji koji su direktno povezani i koriste iste pinove za odašiljanje i primanje, poznati su kao like - slični uređaji. Za razmenu podataka potrebno je koristiti crossover kabel. Na primer, povezivanje računara sa drugim računarom zahteva crossover kabel.
Napomena: Ako se koristi netačna vrsta kabla, veza između mrežnih uređaja neće funkcionisati. Međutim, mnogi noviji uređaji mogu automatski detektovati koji se pinovi koriste za slanje i prreuzimanje i prilagoditi njihove interne veze u skladu s tim.

Za izradu kablova za računarske mreže neophodni su UTP kablovi kategorije 5 ili bolji, RJ-45 konektori i klešta za krimpovanje.

UTP kabl, RJ-45 konektori, klešta za krimpovanje

Straight-through kabl se krimpuje jednako na oba kraja - ili po standardu TIA/EIA-568-A ili po standardu TIA/EIA-568-B,  mada  je jednako funkcionalno  sve jedno koji  se  standard  koristi. Straight-through  kabl obično koristimo  za  povezivanje računara sa razvodnim uređajem (hub), komutatorom (switch).

Crossover kabl podrazumeva krimpovanje  po standardu TIA/EIA-568-A na jednom kraju kabla i TIA/EIA-568-B  na  drugom tj.  obrnuto.  Crossover kabl obično koristimo za direktno povezivanje dva računara ili dva mrežna uređaja iste vrste.

RJ-45 konektor sa obeleženim rasporedom pinova

Treba  obratiti pažnju i na to da se na tržištu pojavljuju kablovi sa dva  tipa  provodnika, jedni  sa  punim presekom  provodnika  (tzv.  wall kablovi) koji su krući i  skloni  prekidima i  drugi  sa  licnastom  strukturom (tzv. fly kablovi) koji su puno elastičniji. Ako su kablovi izloženi spoljnim vremenskim uticajima trebali bi koristiti neku varijantu STP kabla.
